产品特点

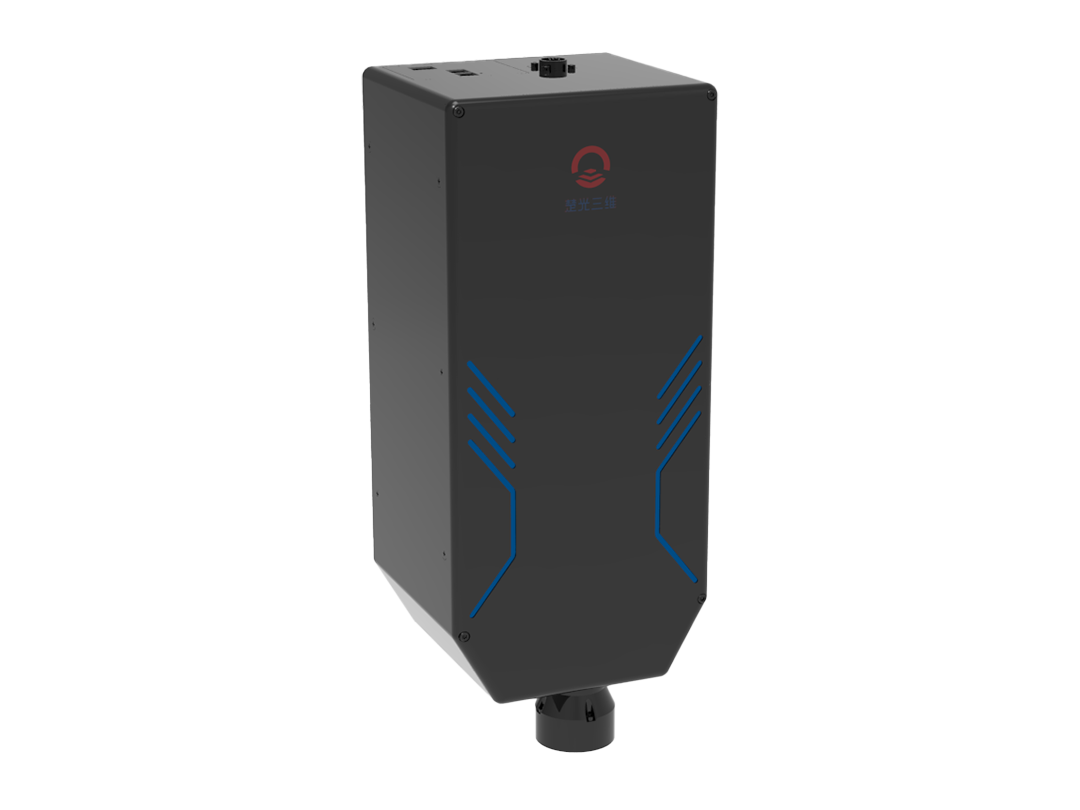

●新一代 全自主 共聚焦3D显微传感器/测头
●面扫描、跨尺度、真彩色、快速成像
| 高 效 率：面阵成像，速度更快。 高 灵 活 性：根据应用场景，可灵活配置量程、精度、速度。 高 适 应 性：可适应光滑表面、复杂表面、高反光材质、透明材质。 易 于 集 成：开放性SDK，小体积。 低成本维护：可远程调参，可远程更新SDK，LED光源稳定可靠寿命长 多模态组合：可同步输出3D点云、2D彩图、2D景深融合图，3D测量、 2D测量、AI检测，一机搞定。 | ||

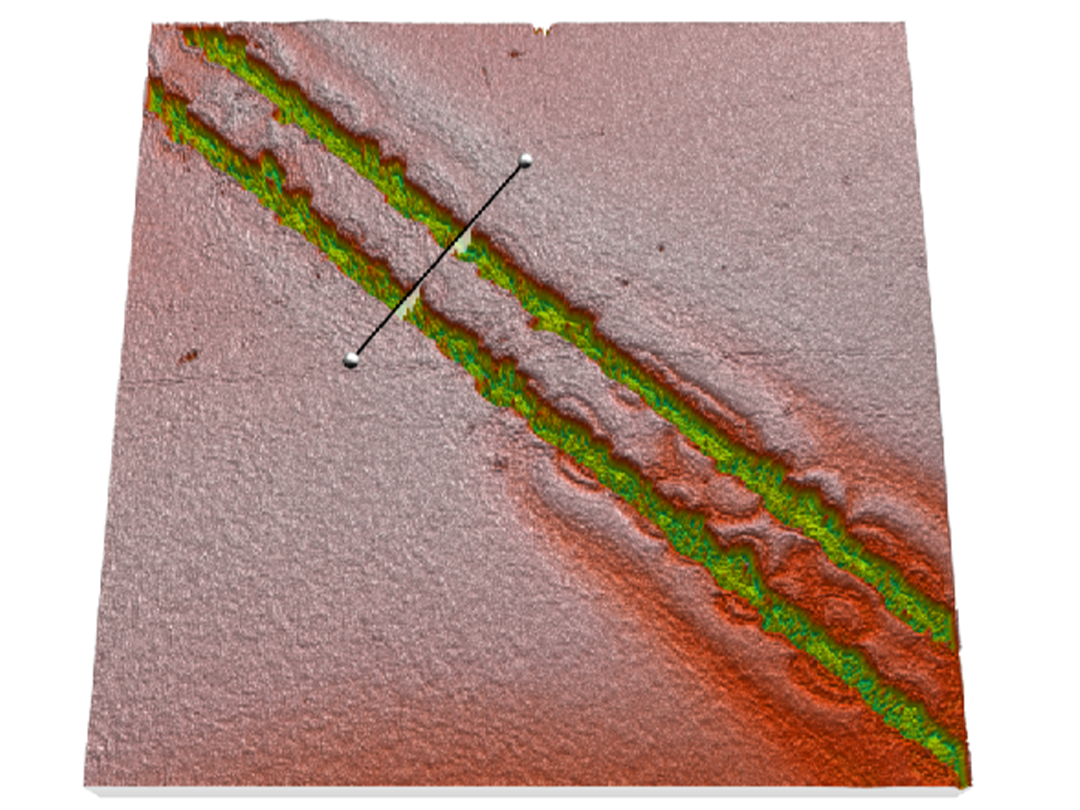

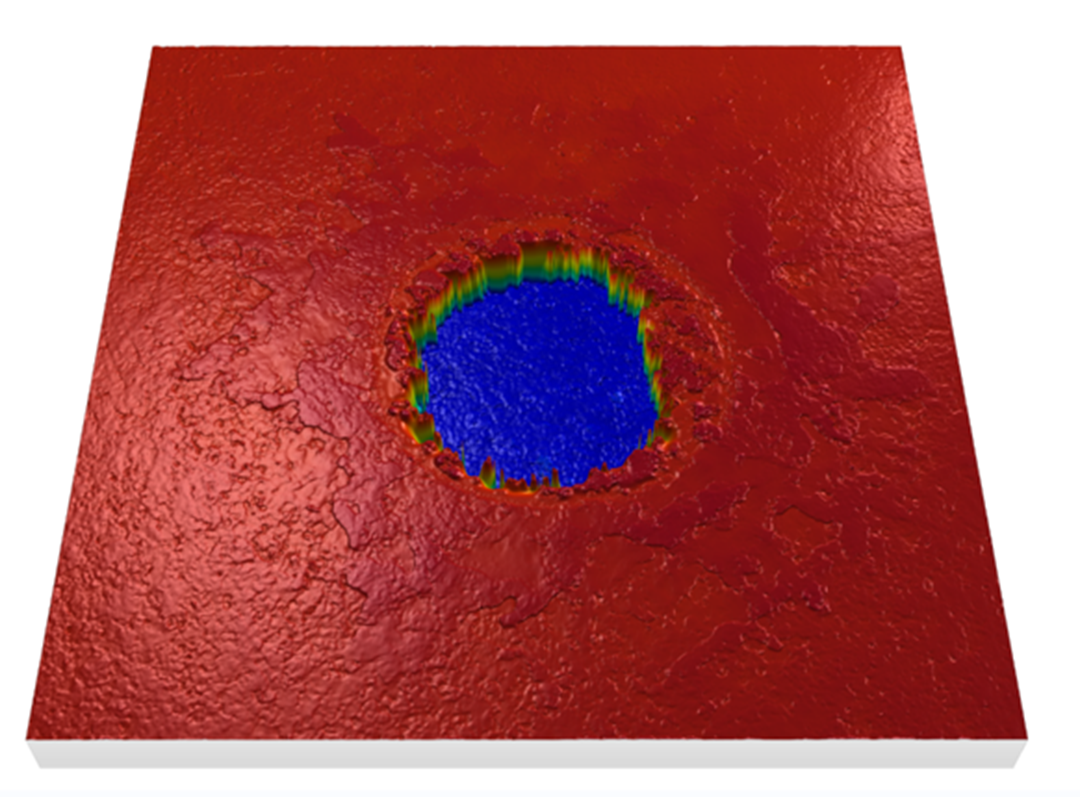

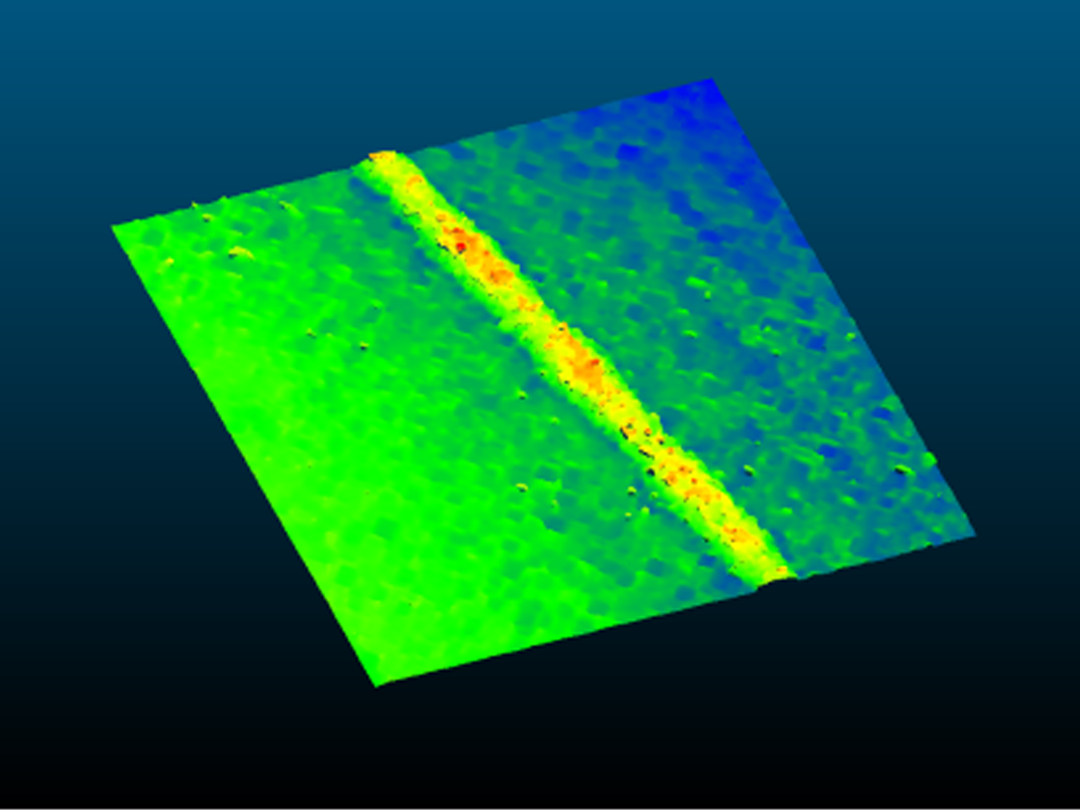

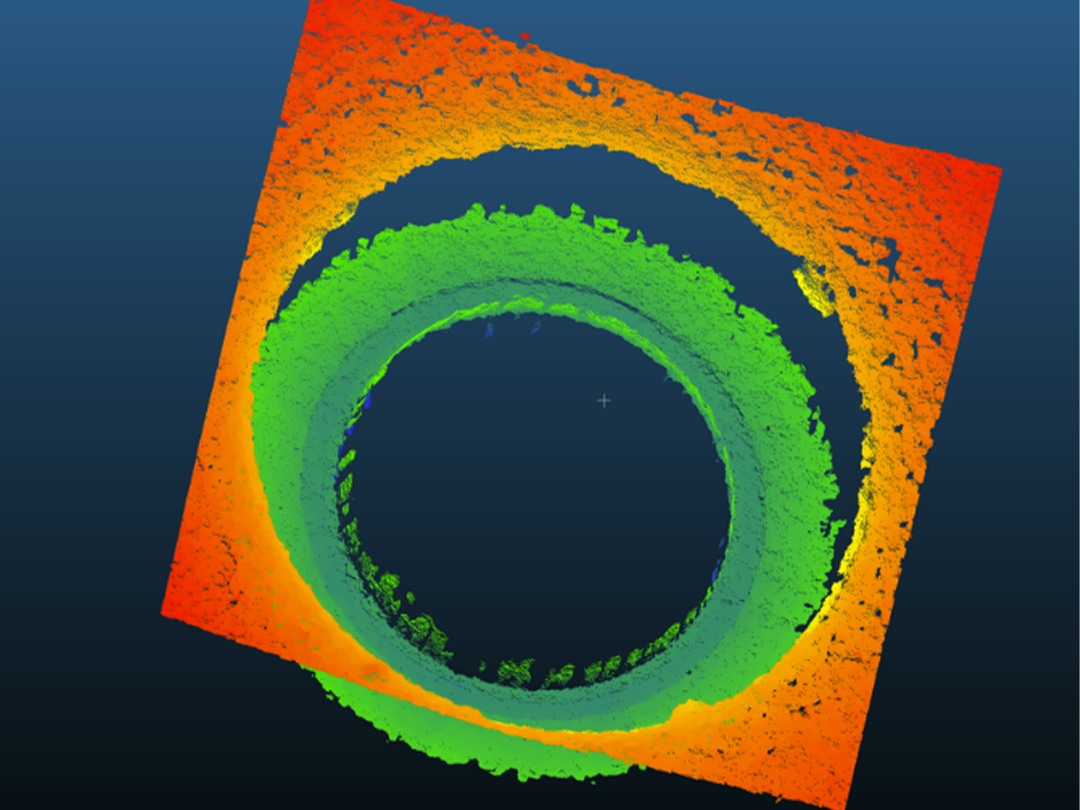

| 展示图 |
产品介绍
跨尺度、跨平台适用 |  | 桌面式3D显微镜、非接触式粗糙度仪、台式3D轮廓仪、自动化3D量检测设备，3D AOI | ||
传统技术产品 |
| 应用类型 | ||
超景深显微镜 激光共聚焦3D显微镜 白光干涉仪 |  |  | 缺陷检测 关键尺寸量测 表面轮廓分析 粗糙度检测 透明膜厚检测 ...... | |
产品型号 | AM 100 大量程 | AM 10 高精度 | AM 1 超高精度 | ||||||||||||||||||||||||||||||||||||||||
扫描原理 | 白光区域共聚焦 | 白光区域共聚焦 | 白光区域共聚焦 | ||||||||||||||||||||||||||||||||||||||||
轴向扫描装置 | 电机 | 压电陶瓷（高精度）+电机⑤ | 压电陶瓷（高精度）+电机 | ||||||||||||||||||||||||||||||||||||||||
量测光源 | LED | LED | LED | ||||||||||||||||||||||||||||||||||||||||
量测Z精度 μm | 0.1 | 0.01（PZT）、0.1（Motor） | 0.001（PZT）、0.1（Motor） | ||||||||||||||||||||||||||||||||||||||||
量程Z μm① | 30000 | 500（PZT）、30000（Motor） | 400（PZT）、30000（Motor） | ||||||||||||||||||||||||||||||||||||||||
典型成像时间 s② | 3 | 3（Motor）~ 7（PZT） | 3（Motor）~ 7（PZT） | ||||||||||||||||||||||||||||||||||||||||
传感器尺寸(高x宽x深) mm | 520 x 250 x 190 | 520 x 250 x 120 | 520 x 250 x 120 | ||||||||||||||||||||||||||||||||||||||||
传感器重量 kg③ | 15 | 9 | 9 | ||||||||||||||||||||||||||||||||||||||||
传感器输出值 | 3D点云、2D彩图 | 3D点云、2D彩图 | 3D点云、2D彩图 | ||||||||||||||||||||||||||||||||||||||||
推荐物镜④ | 10X | 20X | 50X | ||||||||||||||||||||||||||||||||||||||||
选配物镜④ |
| ||||||||||||||||||||||||||||||||||||||||||
注 | ①受限物镜工作距离，量程最大30mm；电机行程100mm； ②按100个轴向位置计算； ③AM10/1传感器重量未包含Z电机，电机重量6kg； ④传感器不标配物镜；根据使用需要，选配物镜； ⑤AM10与AM1不标配Z电机；根据使用需要，可选配100mm电机。 | ||||||||||||||||||||||||||||||||||||||||||
