革命性3D显微成像产品——楚光三维 · 面共焦系列产品全球首发
发布时间：
2025/03/10
公司介绍
湖北楚光三维传感技术有限公司于2022年在武汉光谷注册成立，专注于微纳米级精度的光学3D成像和量测检测新技术研究，致力于打造新一代三维成像技术平台，成为全球领先的光学微纳3D感知与量测检测解决方案提供商。楚光三维依托华中科技大学仪器科学与技术长期积累，掌握多项核心专利，自成立以来已获峰瑞资本、元禾原点、光谷产投等头部机构数千万元投资。
行业现状
随着终端需求和制造工艺的不断提升，集成电路、新能源、电子制造、面板显示、微机电系统等高端制造领域，不断出现富含不同材料、不同工艺、不同反射率和粗糙度区域，同时又跨微米、亚微米到纳米精度要求的宽动态复杂微纳结构。这些微纳结构的加工质量直接影响相关产品的功能和性能，亟需有效的精密检测方法和仪器，以实现其制造质量控制和工艺分析。但微纳检测领域依赖进口设备，存在成本高、效率低、适用性差、不开放等问题，严重制约国内高端制造产业发展。
为解决新材料、新工艺领域的微纳米表征观察分析及非接触式粗糙度分析难题，楚光三维基于全自主“面共焦3D显微成像系统技术”，研制打造出革命性3D显微成像产品——面共焦3D显微传感器、面共焦3D显微镜/轮廓仪。
技术原理

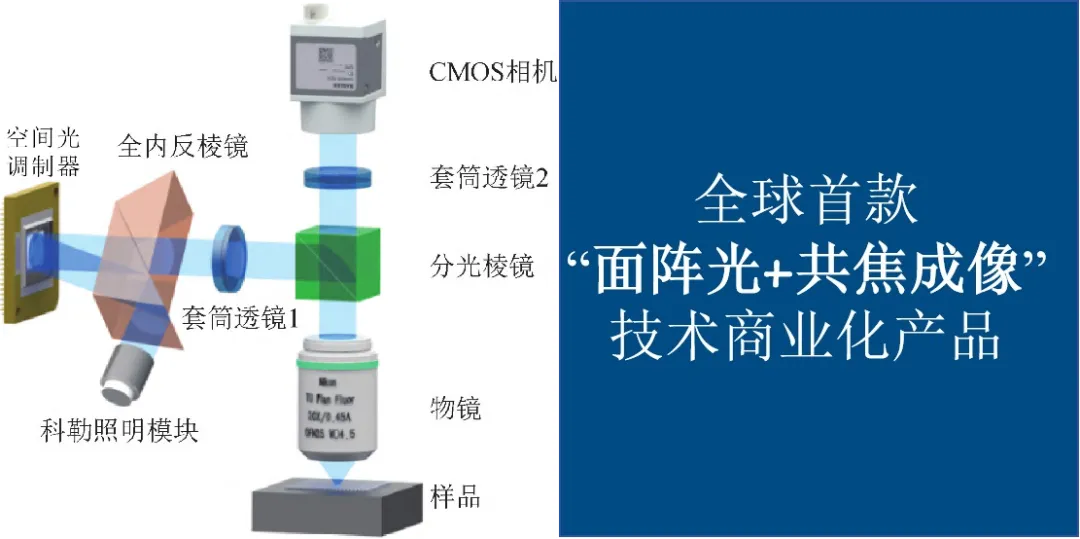

根据宽场显微成像原理，利用结构光照明调制被测物体的表面信息，除去离焦信号干扰，通过垂直轴向扫描得到微观表面3D形貌。同时适用于特征复杂表面（如散射表面）和光滑表面，根据应用场景，可灵活调整Z轴精度覆盖1nm至1μm区间。该技术突破了激光共聚焦、超景深、白光干涉等传统技术及核心零部件壁垒，采用独特面阵光扫描共聚焦技术，带来更高效率、更强大成像能力：
1、跨尺度：可同时兼容微米至纳米级精度。
2、跨材质：可兼容金属/非金属异质表面、透明半透明材质、高反光材质。
3、跨结构：可兼容光滑表面、粗糙表面、缓变曲面、台阶面以及深孔、沟槽、倒金字塔等复杂结构。
产品介绍

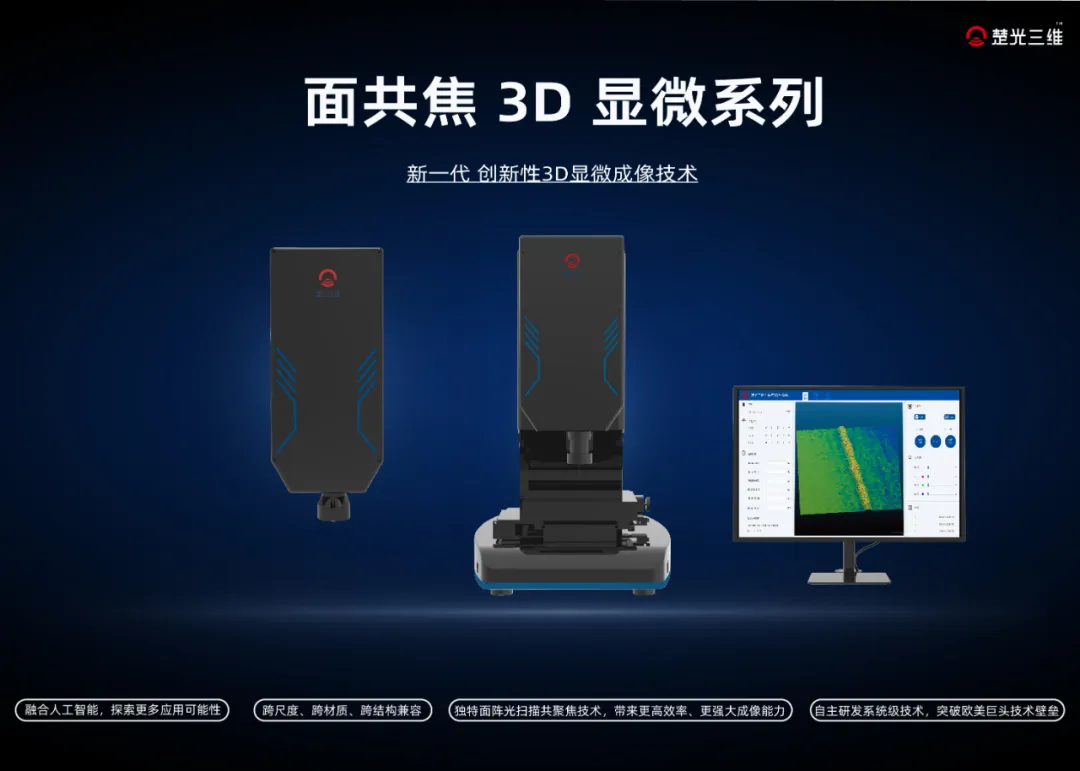

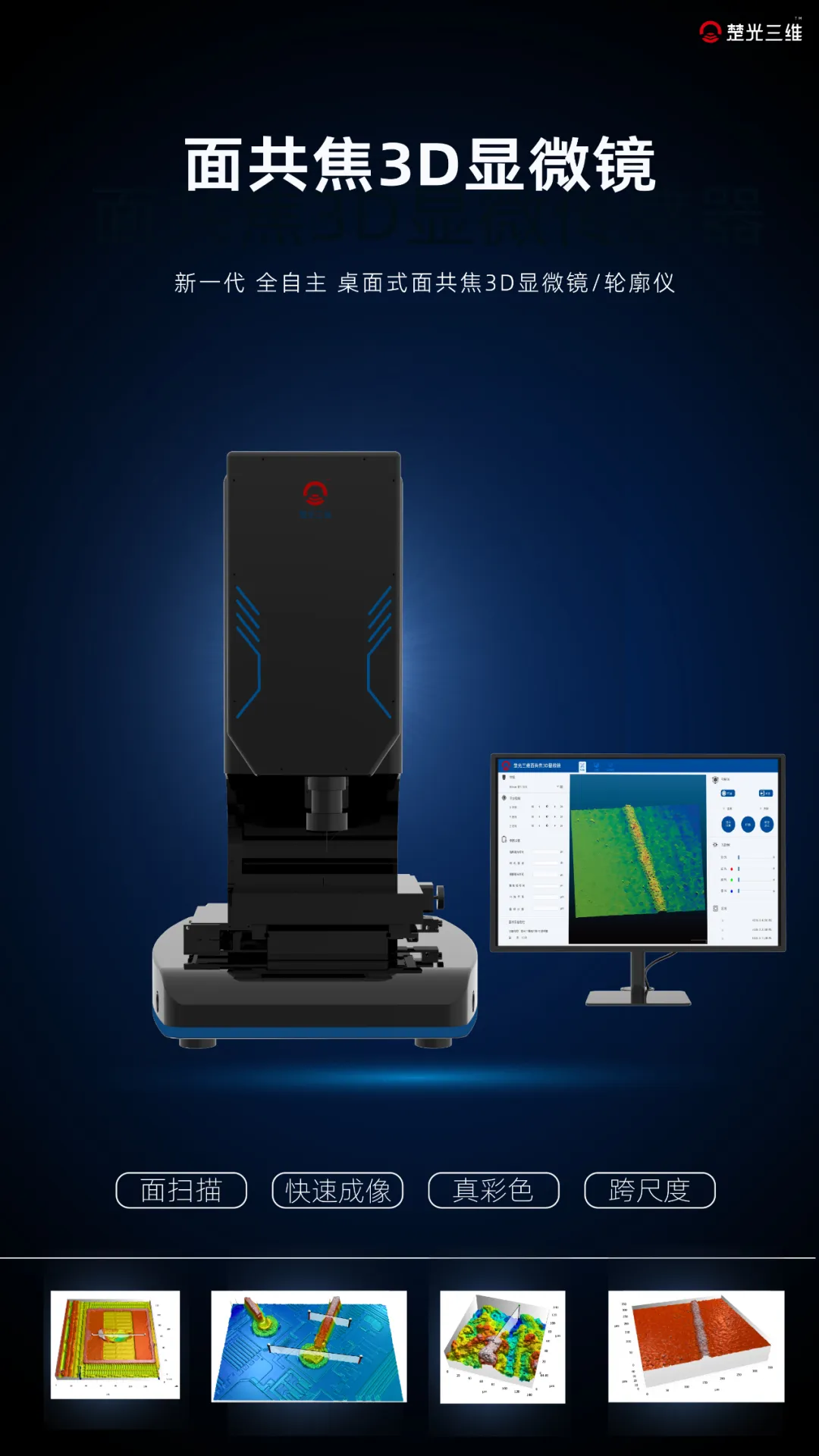

AMS系列——新一代桌面式面共焦3D显微镜
1、跨尺度兼容：可兼容高精度模式（最高1nm）和大量程（30mm）、亚微米精度模式。
2、高适应性：可适应光滑表面、复杂表面、金属/非金属异质表面、高反光材质、透明材质。
3、多功能：测粗糙度、翘曲/平整度、三维轮廓、尺寸、XY大视野拼接、表面图像等。
4、低成本维护：采用LED光源，稳定可靠长寿命。
5、开放性：支持原始真彩图及3D点云导出，便于AI分析。

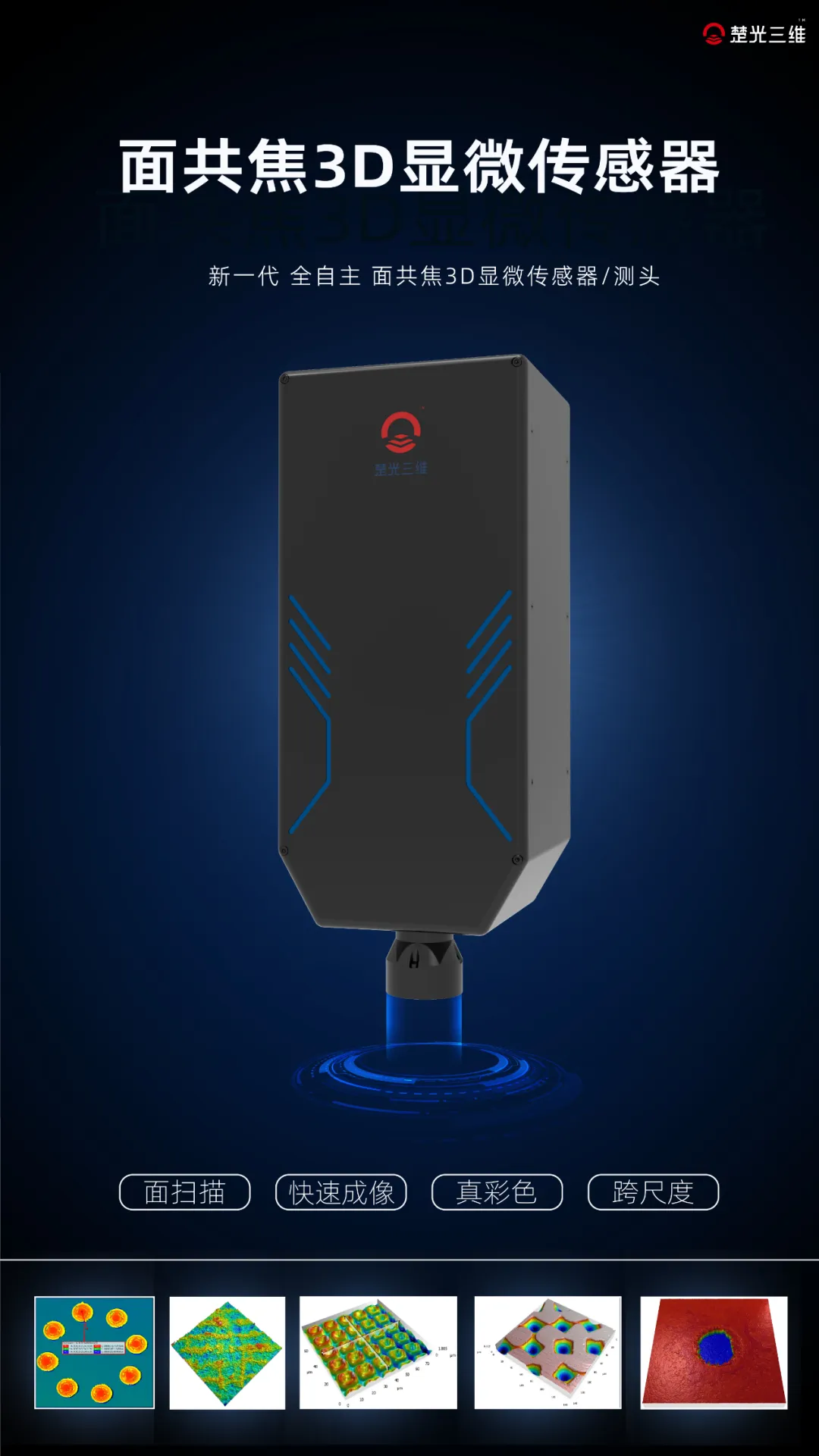

AM系列——全新面共焦3D显微传感器
1、高效率：面阵成像，速度更快。
2、高灵活性：根据应用场景，可灵活配置量程、精度、速度。
3、高适应性：可适应光滑表面、复杂表面、高反光材质、透明材质。
4、易集成：开放性SDK，高度集成的紧凑机身设计，更容易被集成。
5、低成本维护：可远程调参，可远程更新SDK。采用LED光源，稳定可靠寿命长。
招商合作
立足中国、面向全球，楚光三维矢志探索市场的未来发展需求，持续投入新技术研发，为客户提供更多行业领先的产品和解决方案，为先进制造升级赋能、为科研助力。
现亦面向全球招募代理、经销合作，欢迎垂询！
与楚光同行，探索光学3D成像的无限可能，共创行业光明新未来！
